◇ 概述

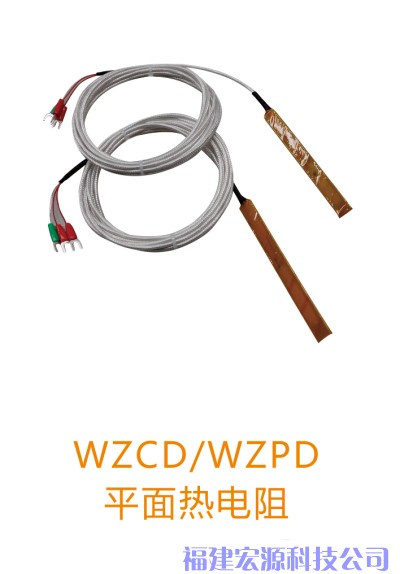

WZCD/WZPD平面熱電阻專用于測量大中型電機定子槽溫度，該產品具有抗震性、測量精度高、穩定性好、熱惰性小、使用壽命長。它能準確的反映出定子線圈的溫度從而起到保護作用。
◇ 主要技術指標
1、測量范圍和公差
|
名 稱 |
測溫范圍 |
允許偏差℃ |
分 度 號 |
||
|
銅 電 阻 |
-40~150℃ |
±（0.3×6.0×10-3t） |
Cu50 |
||
|
鉑 電 阻 |
-40~180℃ |
B級：±（0.30+0.005∣t∣） |
Pt100 |
||
|
最大激勵電流 |
5mA |
絕緣等級 |
F |
||
2、感溫元件在0℃時的電阻值（R0）和它在100℃時的電阻
分度號Cu50：R0=50±0.05Ω 電阻比：W100=1.428±0.001
分度號Pt100：R0=100±0.2Ω W100=1.3851±0.001
其中：R0為感溫元件在0℃時電阻值。
◇ 型號說明
|
WZ □ - □ - □ - □ - □ |
|||||||
|
WZ |
熱電阻 |
||||||
|
分度號 |
P |
鉑熱電阻Pt100 |
|||||
|
C |
銅熱電阻Cu50 |
||||||
|
電機專用 |
D |
電機專用平面電阻 |
|||||
|
單支與雙支 |
0 |
單支熱電阻，未注明時按單支熱電阻配置 |
|||||
|
2 |
雙支熱電阻 |
||||||
|
本體外形尺寸 |
V |
厚δ×寬b×長I（mm） |
|||||
|
引線數量 |
3 |
常規為三線制熱電阻 |
|||||
|
引線長度 |
L |
引線長度 |
|||||
◇ 型號規格參數表
|
本體尺寸V（mm） |
長度 L mm |
代
號 |
|||||
|
厚度δ |
寬度b |
長度I |
|||||
|
基本 尺寸 |
極限 偏差 T |
基本 尺寸
|
極限 偏差 T |
基本 尺寸
|
極限 偏差 T |
||
|
2 |
0
|
6 8 |
0
|
60 100 200 250 500 |
2-0 |
150 |
A |
|
400 |
B |
||||||
|
1000 |
C |
||||||
|
10 12 |
0 -0.2
|
+2 0 |
2000 |
D |
|||
|
3000 |
E |
||||||
|
4000 |
F |
||||||
|
5000 |
G |
||||||
|
1.8 |
0 +0.3 |
12
|
0 -0.2 |
60 100 200 250 500 |
+2 0 |
150 |
A |
|
400 |
B |
||||||
|
1000 |
C |
||||||
|
2000 |
D |
||||||
|
3000 |
E |
||||||
|
3 |
0 -0.2 |
4 |
0 0.2 |
100 |
+0.5 |
150 |
A |
|
400 |
B |
||||||
|
1000 |
C |
||||||
|
2000 |
D |
||||||
|
5 |
0 -0.2 |
4 |
0 0.2 |
300 |
+0.5 |
150 |
A |
|
400 |
B |
||||||
|
1000 |
C |
||||||
|
2000 |
D |
||||||
1、δ≤1.5或不符合表內規定時，用戶與我公司協商而定。
2、用戶有特殊要求應在訂貨時與我公司協商而定。
◇ 型號示例
例1：WZPD-2×10×60-3D表示：電機用鉑電阻Pt100溫度傳感器、本體尺寸2×10×60mm，3根屏蔽引線，引線長度2000mm。
例2：WZCD-1.8×8×80-3B表示：電機用銅電阻Cu50溫度傳感器、本體尺寸1.8×8×80mm，3根屏蔽引線，引線長度400mm。
例3：WZCD2-2×12×100-3B表示：電機用銅電阻Cu50雙支溫度傳感器、本體尺寸2×12×100mm，3根屏蔽引線，引線長度400mm。
