水輪發電機在停機備用達到一定期限后，為了防止機組轉動時發電機推力瓦與鏡板之間發生干摩擦，出現燒瓦事故，在開機前利用油泵向轉子下方的制動閘中注入高壓油，使發電機轉子向上升起一定距離，并保持一段時間，使推力瓦與鏡板脫開，讓潤滑油進入形成油膜，以保證軸瓦在機組轉動時不至于磨壞。這一過程就是水電行業所說的“頂轉子”。

        高壓泵站主要由高壓齒輪泵、溢流閥、單向閥、截止閥、壓力表、過濾器等元件集成，主要作為頂轉子使用，也可為其它液壓設備提供壓力油源。

主要技術參數

• 工作油壓：6.3、 10 、16 、25Mpa
• 輸油量：4、6、10L/ min(額定壓力時)
• 電動機型號：Y112-4；功率： 4 KW
• 電源電壓：AC380V
• 運用介質：機油；
• 油箱儲油量：120 L
• 油箱尺寸：500×550×550

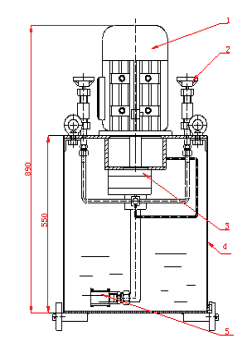

外形圖

1.電動機 2.外螺紋角式截止閥 3.齒輪泵 4.油箱 5.網式濾油器

工作原理圖

1、網式濾油器

2、電動機

3、齒輪泵

4、溢流閥

5、單向閥

6、卸荷截止閥

7、供油截止閥

8、壓力表

 選型說明
